| 是否提供加工定制：否 | 應用范圍：通用 | 品牌：ABB |
| 產品系列：ACS150 | 型號：ACS150-01E-02A4-2 | 額定電壓：單相AC200-240（V） |
| 適配電機功率：0.37（kW） | 濾波器：內置B類EMC濾波器 | 直流電源性質：電壓型 |
| 控制方式：V/F閉環 | 供電電壓：低壓 | 電源相數：三相 |
| 輸出電壓調節方式：PAM控制 | 外型：柜式 | 營銷方式：代理 |
| 額定電流：2.4（A） | 電機容量：40（KVA） |

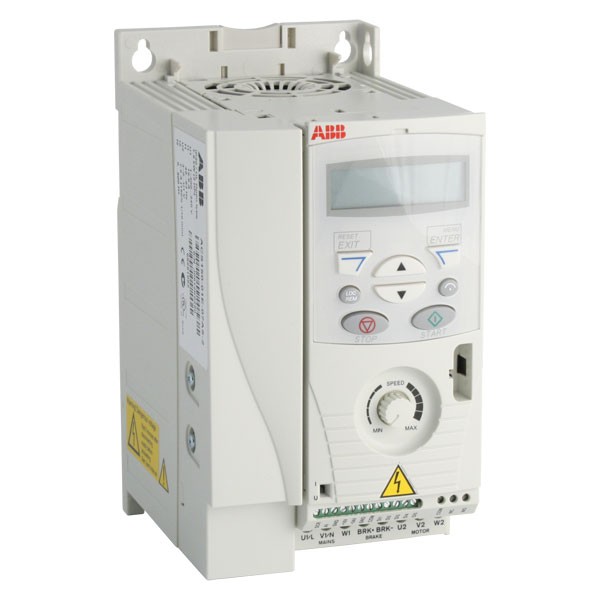

ACS150
功率范圍：0.37-4kW /0.5-5hp
應用領域
適用于 風機、泵、門控、物料輸送、傳送帶。
亮點優勢
¤ FlashDrop：無需加電。傳動設置及調試更加快速、容易，可用于批量制造；
¤固定式控制盤：具有清晰的LCD顯示器、背景燈及按鈕的繼承控制面板，具有舒適、耐用接口的簡單傳動；
¤固定式電位器：集成電位器，設定值顯示在控制面板上，直觀的速度設定；
¤集成EMC濾波器，無需外配濾波器；
¤內置制動斬波器：100%制動性能，降低成本，節省空間并簡化接線；
¤靈活的安裝方式：優化的布局以及有效地機柜空間利用率；
¤有涂層的電路板：防潮和防塵標配，壽命更長，減少維護。
符合的標準
¤低壓規程 73/23/EEC及補充規定
¤機械規程 98/37/EC
¤EMC規程 89/336/EEC及補充規定
¤質量保證體系 ISO9001
¤環境體系 ISO14001
¤UL---，cUL，CE，C-Tick及GOST R認證
型號說明
型號代碼清楚地表明了傳動的功率額定值和外形規格。選定型號代碼后，外形規格可用來確定傳動尺寸，詳情如下表所示。
電壓：
ACS150提供兩種電壓范圍：
2 = 200-240V
4 = 380-480V
根據所選定的電壓，在下表的型號代碼中填寫“2”或“4”。
結構：
型號代碼中的“01X”和“03X”代表輸入電壓的相數及 EMC 濾波器連接情況。
可根據需要進行選擇，具體如下：
01 = 單相
03 = 三相
E = EMC 濾波器連接，50 Hz 頻率
U = EMC 濾波器斷開，60 Hz 頻率
（需要使用濾波器時，可方便的接通）
額定值 |
型號代碼 |
外形規格 | ||
PN kW | PN hp | I2N A | ||
單相電壓 200-240 V | ||||
0.37 | 0.5 | 2.4 | ABB ACS150-01X-02A4-2 | R0 |
0.75 | 1 | 4.7 | ABB ACS150-01X-04A7-2 | R1 |
1.1 | 1.5 | 6.7 | ABB ACS150-01X-06A7-2 | R1 |
1.5 | 2 | 7.5 | ABB ACS150-01X-07A5-2 | R2 |
2.2 | 3 | 9.8 | ABB ACS150-01X-09A8-2 | R2 |
三相電壓 200-240 V | ||||
0.37 | 0.5 | 2.4 | ABB ACS150-03X-02A4-2 | R0 |
0.55 | 0.75 | 3.5 | ABB ACS150-03X-03A5-2 | R0 |
0.75 | 1 | 4.7 | ABB ACS150-03X-04A7-2 | R1 |
1.1 | 1.5 | 6.7 | ABB ASC150-03X-06A7-2 | R1 |
1.5 | 2 | 7.5 | ABB ACS150-03X-07A5-2 | R1 |
2.2 | 3 | 9.8 | ABB ACS150-03X-09A8-2 | R2 |
三相電壓 380-480 V | ||||
0.37 | 0.5 | 1.2 | ABB ACS150-03X-01A2-4 | R0 |
0.55 | 0.75 | 1.9 | ABB ACS150-03X-01A9-4 | R0 |
0.75 | 1 | 2.4 | ABB ACS150-03X-02A4-4 | R0 |
1.1 | 1.5 | 3.3 | ABB ACS150-03X-03A3-4 | R1 |
1.5 | 2 | 4.1 | ABB ACS150-03X-04A1-4 | R1 |
2.2 | 3 | 5.6 | ABB ACS150-03X-05A6-4 | R1 |
3 | 4 | 7.3 | ABB ACS150-03X-07A3-4 | R1 |
4 | 5 | 8.8 | ABB ACS150-03X-08A8-4 | R1 |
型號代碼中的X表示E或U。
尺寸
外形規格 | IP 20 UL開放式 | NEMA 1 | |||||||||
H1 mm | H2 mm | H3 mm | W mm | D mm | 重量 Kg | H4 mm | H5 mm | W mm | D mm | 重量 Kg | |
R0 | 169 | 202 | 239 | 70 | 142 | 1.1 | 257 | 280 | 70 | 142 | 1.5 |
R1 | 169 | 202 | 239 | 70 | 142 | 1.3 | 257 | 280 | 70 | 142 | 1.5 |
R2 | 169 | 202 | 239 | 105 | 142 | 1.5 | 257 | 282 | 105 | 142 | 1.5 |
H1 = 高度，沒有緊固件及夾板
H2 = 高度，有緊固件但沒有夾板
H3 = 高度，有緊固件及夾板
H4 = 高度，有緊固件及 NEMA 1 接線盒
H5 = 高度，有緊固件、NEMA 1 接線盒及機罩
W = 寬度
D = 厚度
技術規范及控制接線
電網連接
電壓及功率范圍 單相，200 至 240 V ±10%
0.37至 2.2 kW
三相，200 至 240 V ±10%
0.37至 2.2 kW
三相，380 至 480 V ±10%
0.37至 4 kW
頻率 48 至 63 Hz
功率因數 0.98
電機連接
電壓 3 相，0 至輸入電壓
頻率 0 至 500 Hz
連續負載能力 額定輸出電流 I2N
(最高環境溫度
40℃時，恒轉矩
應用)
過載能力 每十分鐘允許一分鐘的
(最高環境溫度 1.5 x I2N 重載應用。
40oC時) 允許 2 秒鐘的
1.8 x I2N起動應用。
開關頻率
缺省 4 kHz
可選 4 kHz，8 kHz，12 kHz
加速時間 0.1 至 1800 秒
減速時間 0.1 至 1800 秒
制動 內置制動斬波器標配
可選配件：
¤FlashDrop：一款功能強大的掌上型工具，用于快速、方便地進行參數選擇和設定；
¤DrivePM：（變頻器參數管理器）是用以FlashDrop的創建、編輯并拷貝參數記得新型工具；
¤制動斬波器：ACS150集成制動斬波器為標準配置，無需額外空間或安裝時間；
¤輸入和輸出電抗器；
¤制動電阻
